天天ri网_久揄揄鲁精品一区二区_久久电影院手机在线播放_yp国产永久精品大片ww免费_亚洲视频精选在线_91香蕉嫩草_性爽在线免费观看_欧美日日夜_敌伦交换一区二区三区

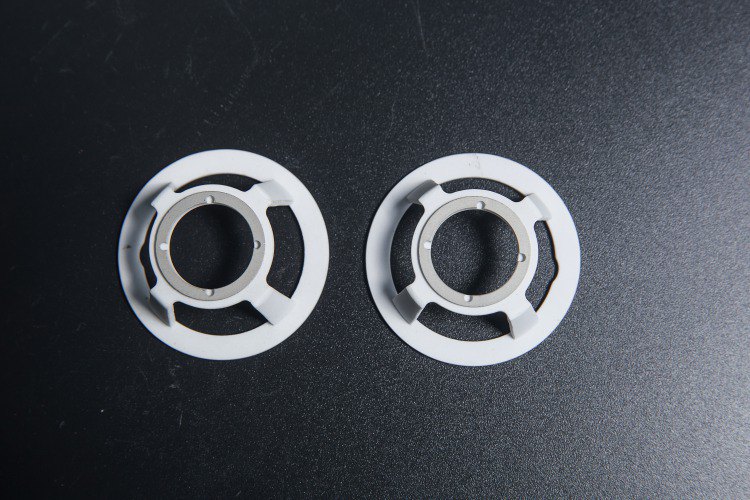

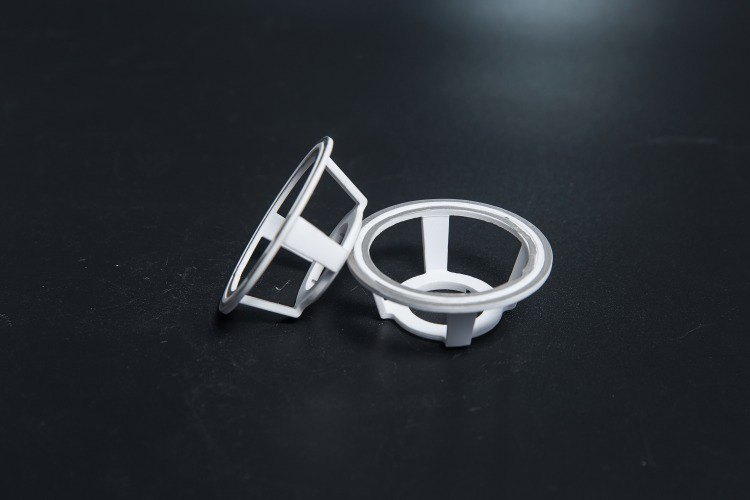

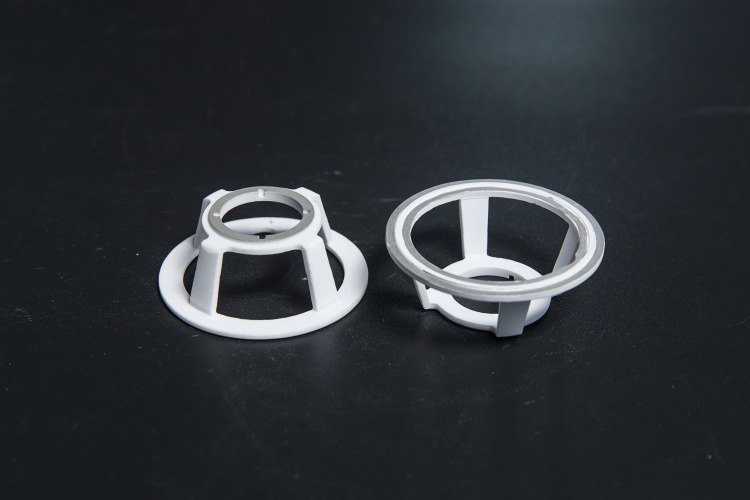

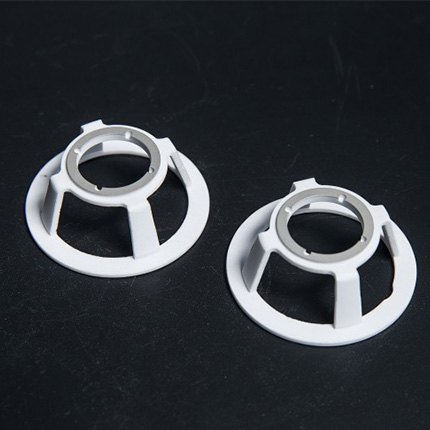

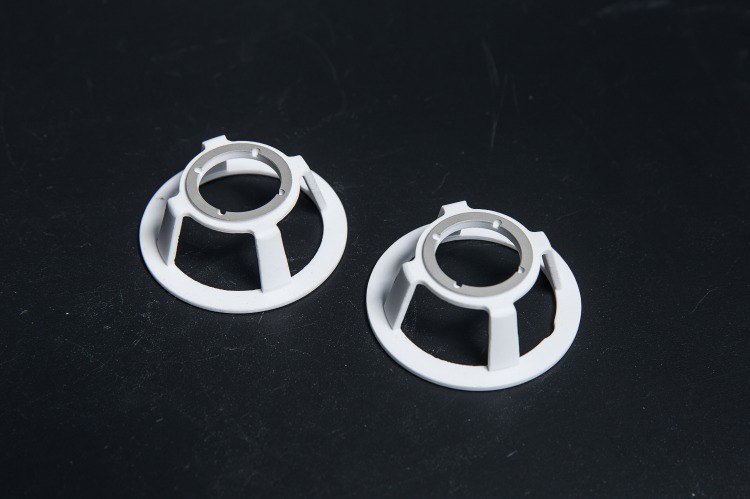

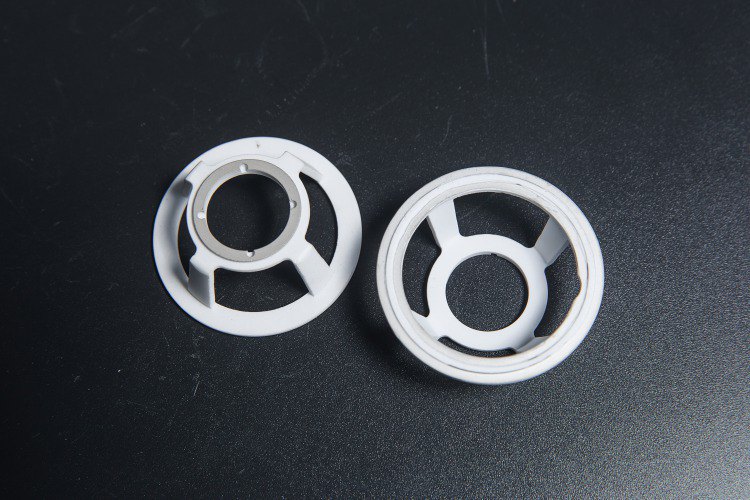

金屬化陶瓷7

金屬化陶瓷是在陶瓷表面涂覆一層金屬薄膜（鉬錳、鎢、銀等），經(jīng)過(guò)金屬化高溫爐燒結(jié)，使之實(shí)現(xiàn)陶瓷和金屬牢固結(jié)合。目前公司有厚膜法，薄膜法、活化法等工藝，可以實(shí)現(xiàn)95%-99.7%氧化鋁陶

Products Inquiry

公司名 * :

郵箱 * :

姓名 :

電話 :

留言內(nèi)容 :

產(chǎn)品詳情

金屬化陶瓷是在陶瓷表面涂上一層金屬膜（鉬、錳、鎢、銀等），在金屬化高溫爐中燒結(jié)，實(shí)現(xiàn)陶瓷與金屬的牢固結(jié)合。目前公司擁有厚膜法、薄膜法、活化法等工藝，可實(shí)現(xiàn)95%-99.7%氧化鋁陶瓷、氮化鋁陶瓷、鈹陶瓷、藍(lán)寶石、金剛石等表面金屬化。

項(xiàng)目		單位
項(xiàng)目		單位	A-95	A-75	MS-1
堆積密度	環(huán)境溫度	g/cm³	≥3.64	≥3.2	≥2.7
氦氣泄漏率（氣密性）		pa.m3/s	≤1×10 ^-11	——	——
抗彎強(qiáng)度	環(huán)境溫度	Mpa	336.1	280	160
平均線膨脹系數(shù)	（20~500）℃	1/℃	7.27×10^-6	6.21×10^-6	8.48×10^-6
平均線膨脹系數(shù)	（20~800）℃	1/℃	7.73×10^-6	——	——
介電常數(shù)	Mhz20℃		9.4	8.7	7.5
體積電阻率	100℃	Ω.cm	5.2×10^15	4.5×10^13	3.7×10^13
	300℃		5.6×10^14	——	——
	500℃		4.8×10^13	——	——
介質(zhì)損耗	20℃		2.4×10^-4	≤10×10^-4	≤8×10^-4
直流擊穿強(qiáng)度		KV/mm	42.0	34	28
熱穩(wěn)定性	ambient temperatures~800℃		通過(guò)pass	——	——
化學(xué)穩(wěn)定性	10%HCI	Mg	4.657	——	——
化學(xué)穩(wěn)定性	1:9NaOH	Mg	0.075	——	——

	面積	計(jì)量長(zhǎng)度	最大負(fù)荷	最大應(yīng)力
單位	mm2	mm	kN	MPa
1	122.0000	100.0000	13.1016	107.390
2	122.0000	100.0000	16.9062	138.576
3	122.0000	100.0000	13.1273	107.601
4	122.0000	100.0000	14.4523	118.462
5	122.0000	100.0000	12.2820	100.672
6	122.0000	100.0000	13.2656	108.735
7	122.0000	100.0000	13.8773	113.749
8	122.0000	100.0000	17.4781	143.263
平均值			14.3113	117.306

金屬化層SEM圖像放大4000倍，陶瓷件SEM圖像放大500倍
